| Elektrik tipi: | AC DC | Kutup: | 3 kutuplu |
|---|---|---|---|
| Güç aralığı: | 250 kW'a kadar | Frekans: | 50/60 Hz |
| Uygulama: | Motor Kontrol | İndirim veya değil: | Evet |
| Vurgulamak: | motor kontaktörü,elektrik kontaktörleri |
||

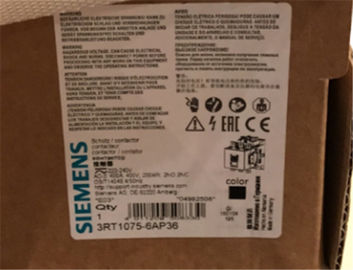

3RT1075-6AP36 AC / DC Elektrik Kontaktörleri Güç Kontaktör DC Kontaktör
genel bakış
versiyon | Boyut | 50 Hz ve 400 V'de üç fazlı motorların değerlendirmesi | Bağlantı yöntemi | tip | |
|---|---|---|---|---|---|
Vida terminalleri | Yaylı terminaller | ||||
kW | |||||
| Motorları değiştirmek için güç kontaktörleri | |||||
| AC çalışması | |||||
| Temel birim | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-. A.0. |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| Temel birim | S0 | 4 ... 18,5 | ✓ | ✓ | 3RT202 .-. A.00 |
| ✓ | ✓ | 3RT202 .-. A.04 | ||
| ✓ | ✓ | 3RT202 .-. CL24-3MA0 | ||
| Temel birim | S2 | 18,5… 37 | ✓ | ✓ | 3RT203 .-. A.00 |
| ✓ | - | 3RT203.-1A.04 | ||
| ✓ | ✓ | 3RT203 .-. CL24-3MA0 | ||
| Temel birim | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. A.00 |
| ✓ | - | 3RT204.-1A.04 | ||
| ✓ | - | 3RT204.-1CL24-3MA0 | ||
| DC çalışması | |||||
| Temel birim | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. B4. |
| ✓ | ✓ | 3RT201 .-. FB4. | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-. BB4.-0CC0 | ||
| Temel birim | S0 | 4 ... 18,5 | ✓ | ✓ | 3RT202 .-. B.40 |
| ✓ | ✓ | 3RT202 .-. Fb40 | ||
| ✓ | ✓ | 3RT202 .-. BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-. BB40-0CC0 | ||
| PLC ile doğrudan kontrol için DC çalışması (kuplaj röleleri) | |||||
| Temel birim | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. B4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-. KB40 |
| S2 | 18,5… 37 | ✓ | ✓ | 3RT203 .-. KB40 | |
| S3 | 37 ve 45 | ✓ | ✓ | 3RT204 .-. KB40 | |
| AC / DC çalışması (50/60 Hz AC ve DC) | |||||
| Entegre bobin devresine sahip temel ünite | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .-. N.30 |
| Entegre bobin devresine sahip temel ünite | S2 | 18,5… 37 | ✓ | ✓ | 3RT203 .-. N.30 |
| ✓ | - | 3RT203.-1N.34 | ||
| ✓ | ✓ | 3RT203 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-. NB30-0CC0 | ||
| Entegre bobin devresine sahip temel ünite | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. N.30 |
| ✓ | - | 3RT204.-1N.34 | ||
| ✓ | ✓ | 3RT204 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-. NB30-0CC0 | ||
| Geleneksel çalıştırma mekanizmasına sahip temel ünite | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..-. A.36 |
Katı hal çalışma mekanizmasına sahip temel birim Ayrı bir 24 V DC kontrol sinyali girişi üzerinden kontrol seçeneği ile | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..-. S.36 |
| ✓ 1) | ✓ | 3RT10 ..-. N.36 | ||
| ✓ 1) | - | 3RT10 ..-. S.35 | ||
Uygulama 3RT kontaktörler, boyutları S00 ila S12
Bizim güç aralığı:
IEC / EN 60947‑1,
IEC / EN 60947‑4‑1,
IEC / EN 60947‑5‑1 (yardımcı şalterler)
| Güç kontaktörü, AC-3 400 A, 200 kW / 400 V AC (50-60 Hz) / DC çalışma 220-240 V UC Yardımcı kontaklar 2 NO + 2 NC 3 kutuplu, Boyut S12 Bara bağlantıları Sürücü: konvansiyonel vidalı terminal | ||
| Ürün markası | SIRIUS | |
| Ürün tanımı | Güç kontaktör | |
| Ürün tipi atama | 3RT1 | |
| Genel teknik veriler | ||
| Kontaktör boyutu | S12 | |
| Ürün uzantısı | ||
| ● iletişim için fonksiyon modülü | Yok hayır | |
| ● Yardımcı anahtar | Evet | |
| Dalgalanma direnci | ||
| ● ana devre nominal değerinin | 8 kV | |
| ● Yardımcı devre nominal değeri | 6 kV | |
| Güvenli izolasyon için maksimum izin verilen voltaj | ||
| ● bobin ve ana kontaklar arasında acc. EN 60947-1'e | 690 V | |
| Koruma sınıfı IP | ||
| ● ön tarafta | IP00; Kapak / kutu terminali ile ön tarafta IP20 | |
| ● terminalin | IP00 | |
| Dikdörtgen darbede şok direnci | ||
| ● AC'de | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| ● DC'de | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| Sinüs darbeli şok direnci | ||
| ● AC'de | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| ● DC'de | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| Mekanik servis ömrü (anahtarlama çevrimleri) | ||
| ● kontaktörün tipik | 10 000 000 | |
| ● Eklenen elektronik uyumlu yardımcı anahtar bloğu ile kontaktör | 5 000 000 | |
| ● İlave yardımcı anahtar bloğu ile kontaktörün tipik | 10 000 000 | |
| Referans kodu DIN 40719 uyarınca IEC 204-2'ye göre genişletilmiş. IEC 750'ye | K | |
| Referans kodu DIN EN 81346-2'ye göre | S | |
| Çevre koşulları | ||
| Deniz seviyesinden yükseklikte yükseklik | ||
| ● maksimum | 2 000 m | |
| Ortam sıcaklığı | ||
| ● çalışma sırasında | -25 ... +60 ° C | |
| ● depolama sırasında | -55 ... +80 ° C | |
| Ana devre | ||
| Ana akım devresi için kutup sayısı | 3 | |
| Ana kontaklar için NO kartvizit sayısı | 3 | |
| Çalışma gerilimi | ||
| ● AC-3 nominal değerde maksimum | 1 000 V | |
| Çalışma akımı | ||
| ● 400 V'ta AC-1'de | ||
| - ortam sıcaklığında 40 ° C nominal değer | 430 A | |
| ● AC-1'de | ||
| - ortam sıcaklığında 40 ° C nominal değere kadar 690 V'a kadar | 430 A | |
| - ortam sıcaklığında 60 ° C nominal değere kadar 690 V'a kadar | 400 A | |
| - ortam sıcaklığında 40 ° C nominal değere kadar 1000 V'a kadar | 200 A | |
| - ortam sıcaklığında 60 ° C nominal değere kadar 1000 V'a kadar | 200 A | |
| ● AC-2'de 400 V nominal değerde | 400 A | |
| ● AC-3'te | ||
| - 400 V nominal değerde | 400 A | |
| - 500 V nominal değerde | 400 A | |
| - 690 V nominal değerde | 400 A | |
| - 1000 V nominal değerde | 180 A | |
| ● AC-4'te 400 V nominal değerinde | 350 A | |
