türleri: | SIMATIC S7-300, CPU 315 PN / DP | Çalışma belleği: | 384 KB |
---|---|---|---|
Firmware sürümü: | V3.2 | Arabirim türü: | PROFINET |
Arayüz Fiziği: | Ethernet RJ45 | Warrenty: | 12 ay |
Vurgulamak: | optik bağlantı modülü,merkezi işlem birimi |

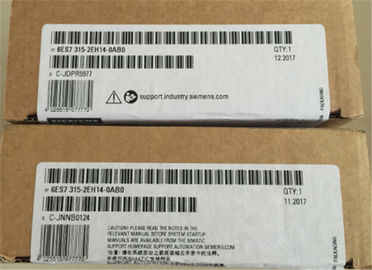

CPU 315 6ES7315-2EH14-0AB0 S7-300 Merkezi İşlem Birimi Endüstriyel Otomasyon Kontrolörleri
genel bakış
Uygulama
CPU 315-2 PN / DP, orta boyutlu program belleğine sahip bir CPU'dur. Merkezi bir I / O'ya ek olarak dağıtılmış otomasyon yapıları içeren tesislerde kullanılır. SIMATIC S7-300'de bir PROFINET IO kontrolörü ve standart bir PROFIBUS DP master olarak uygulanabilir. 315-2 PN / DP CPU ayrıca dağıtılmış zeka (PROFIBUS DP slave veya PROFINET I-Device) olarak da kullanılabilir.
CPU 315-2 PN / DP, basit yazılım uygulamalı teknolojik görevler için ideal bir platformdur, örneğin:
SIMATIC S7-PDIAG kullanılarak uzatılmış bir işlem teşhisi mümkündür.
CPU'nun entegre iletişim seçenekleri, ağa bağlı otomasyon çözümlerinin ek bileşenler olmadan uygulanmasını sağlar.
dizayn
CPU 315-2 PN / DP aşağıdakilerle donatılmıştır:
SIMATIC S7-300 CPU 315-2 PN / DP, 384 KB iş hafızalı merkezi işlem birimi, 1. arabirim MPI / DP 12 Mbit / sn, 2 arabirim Ethernet PROFINET, 2 portlu anahtar ile, Mikro Hafıza Kartı gerekli | ||
Genel bilgi | ||
HW fonksiyonel durum | 01 | |
Firmware sürümü | V3.2 | |
İle mühendislik | ||
● Programlama paketi | ADIM 7 V5.5 veya daha yüksek | |
Besleme gerilimi | ||
Anma değeri (DC) | ||
● 24 V DC | Evet | |
izin verilen aralık, alt sınır (DC) | 20,4 V | |
izin verilen aralık, üst sınır (DC) | 28,8 V | |
güç kaynağı hatları için harici koruma (öneri) | 2 A dk. | |
Şebeke arabelleği | ||
● Şebeke / voltaj arızası enerji süresi | 5 ms | |
● Tekrarlama oranı, min. | 1 s | |
Giriş akımı | ||
Akım tüketimi (nominal değer) | 750 mA | |
Akım tüketimi (yüksüz işletimde), yazın. | 150 mA | |
Ani akım, yaz. | 4 A | |
I²t | 1 A² · s | |
Güç kaybı | ||
Güç kaybı, yaz. | 4.65 W | |
Bellek | ||
Çalışma belleği | ||
● entegre | 384 kbayt | |
● genişletilebilir | Yok hayır | |
● Kalıcı veri blokları için kalıcı bellek boyutu | 128 kbyte | |
Hafızayı yükle | ||
● Eklenti (MMC) | Evet | |
● Plug-in (MMC), maks. | 8 Mbyte | |
● MMC'de veri yönetimi (son programlamanın ardından), min. | 10 y | |
yedek | ||
● mevcut | Evet; MMC garantili (bakım gerektirmeyen) | |
● pilsiz | Evet; Program ve veri | |
CPU işlem süreleri | ||
bit işlemleri için yaz. | 0.05 µs | |
kelime işlemleri için yaz. | 0,09 µs | |
sabit nokta aritmetiği için, yaz. | 0,12 µs | |
kayan nokta aritmetiği için, yaz. | 0.45 µs | |
CPU blokları | ||
Blok sayısı (toplam) | 1 024; (DB'ler, FC'ler, FB'ler); kullanılan MMC tarafından yüklenebilir blokların maksimum sayısı azaltılabilir. | |
DB | ||
● Numara, maks. | 1 024; Sayı aralığı: 1 ila 16000 | |
● Boyut, maks. | 64 kbyte | |
FB | ||
● Numara, maks. | 1 024; Sayı aralığı: 0 ila 7999 | |
● Boyut, maks. | 64 kbyte | |
FC | ||
● Numara, maks. | 1 024; Sayı aralığı: 0 ila 7999 | |
● Boyut, maks. | 64 kbyte |
