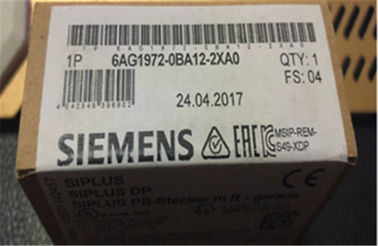

6AG1972-0BA12-2XA0 Bus Konektörü Profibus Dp RS 485 Kolay Kurulum

• PROFIBUS düğümlerini PROFIBUS bus kablosuna bağlamak için kullanılır
• Kolay kurulum
• FastConnect fişleri, izolasyon-deplasman teknolojisi sayesinde son derece kısa montaj süreleri sağlar.
• Entegre sonlandırma dirençleri (6ES7 972-0BA30-0XA0 durumunda değil)
• Sub-D soketli konnektörler ek olarak ağ düğümleri kurmadan PG bağlantısı

Her biri bağlanacak cihazlar için optimize edilmiş, bus konnektörünün birkaç farklı versiyonu mevcuttur:

• Entegre bus sonlandırma direnci olan 12 Mbps'ye kadar iletim hızları için, eksenel kablo çıkışlı (180 °), örn. PC'ler ve SIMATIC HMI OP'ler için bus konnektörü.
• Dikey kablo çıkışlı bus konnektörü (90 °);

Bu konnektör, entegre bus sonlandırma direnci ile 12 Mbps'ye kadar iletim hızları için dikey bir kablo çıkışına (PG arayüzü ile veya olmadan) izin verir. 3, 6 veya 12 Mbps'lik bir iletim hızında, PG-arayüzü ve programlama cihazı ile bus konnektörü arasındaki bağlantı için SIMATIC S5 / S7 geçmeli kablo gereklidir.

• 1,5 Mbps'ye kadar iletim hızları ve entegre veri yolu sonlandırma direnci olmaksızın PG arayüzü olmayan 30 ° kablo çıkışlı (düşük maliyetli versiyon) veriyolu konektörü.
• PROFIBUS FastConnect bus konnektörü RS 485 (90 ° veya 180 ° kablo çıkışlı), izolasyon deplasmanlı bağlantı teknolojisi (sert ve esnek kablolar için) kullanarak hızlı ve kolay montaj için 12 Mbps'ye kadar iletim hızına sahiptir.

fonksiyon

FastConnect sıyırma yöntemi, PROFIBUS konnektörlerinin PROFIBUS kablolarına hızlı ve kolay bir şekilde bağlanmasını sağlar.

FastConnect bus kablolarının özel yapısı, FastConnect sıyırma aletinin kullanılmasını sağlar, bu sayede dış kasa ve dokunmuş kalkan tek bir işlemde kusursuz bir hassasiyetle sıyrılabilir. Bu şekilde hazırlanan kablo, yalıtım deplasman yöntemini kullanarak FastConnect veriyolu konektörüne bağlanır.

6AG1972-0BA12-2XA0 Bus Bağlantısı

SIPLUS DP PROFIBUS konnektörü M R-90 ° kablo çıkışı -25 ... + 70 ° C, konik kaplama ile 6ES7972-0BA12-0XA0

Ürün
Makale Numarası (Pazar Yüzdesi Numarası)	6AG1972-0BA12-2XA0
Ürün Açıklaması	SIPLUS DP PROFIBUS konnektörü M R-90 ° kablo çıkışı -25 ... + 70 ° C, konik kaplama ile 6ES7972-0BA12-0XA0
Ürün ailesi	RS 485 bus konnektörü
Ürün Ömrü (PLM)	PM300: Aktif Ürün
Teslimat Bilgisi
İhracat Kontrol Yönetmeliği	AL: N / ECCN: N
Standart teslim süresi	22 Gün / Gün
Net ağırlık / kilogram)	0,05 Kg
Ürün Ölçüleri (G x Y x Y)	Müsait değil
Ambalaj Boyutu	6,80 x 7,80 x 3,00
Paket ölçü birimi	SANTİMETRE
Miktar birimi	1 parça
Paketleme Miktarı	1
Ek Ürün Bilgisi
EAN	4042948396902
UPC	040892549058
Emtia kodu	85366990
LKZ_FDB / CatalogID	A & DSE / SIP EKLE
Ürün grubu	4573
Menşei ülke	Almanya
RoHS direktifine göre madde kısıtlamalarına uygunluk	Tarih: 01.01.2012
Ürün sınıfı	B: İade kısıtlı, lütfen ortağınızla iletişim kurun
Kullanımdan sonra elektrik ve elektronik ekipmanı geri almak için Zorunlu Kategori	Elektrik ve elektronik ekipmanı kullanımdan sonra geri almanın zorunluluğu yoktur.
